Schema导航

Schema导航

本节将向您展示如何快捷地浏览Schema/WSDL视图。我们建议您逐一试用这些导航机制，以熟悉它们。

显示一个全局成分的内容模型
复杂类型（complex type）、元素（element）及属性组（element group）是具有内容模型的全局成分。可以通过下列方式查看它们的内容模型视图：

在Schema概要视图中点击全局成分名称左边的

图标。

在Schema概要视图或内容模型视图状态下，双击Components窗口中列出的元素、复杂类型或元素组（屏幕截图如下）。

如果您在Components窗口中双击了不具有内容模型的全局成分（比如简单类型、属性、属性组），那么该成分将以Schema概要视图显示出来（因为它们没有内容模型）。

Components窗口有两个选项卡：Type和By Namespace，这两个选项卡都支持上述双击方法的使用。

查看被引用的全局元素的定义
如果一个内容模型中含有被引用的全局元素，那么您可以通过以下方法查看该全局元素或它所包含成分的内容模型视图：按住Ctrl键，然后双击要查看的成分。

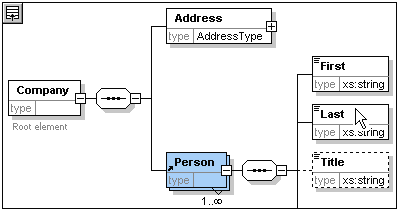

例如：在查看Company的内容模型时，您可以按住Ctrl键并双击Last 元素，这样Person的内容模型将被打开，其中Last元素处于选中状态，并且相关窗口中将显示该元素的有关特性（property）。

tut_28c

查看复杂类型的定义

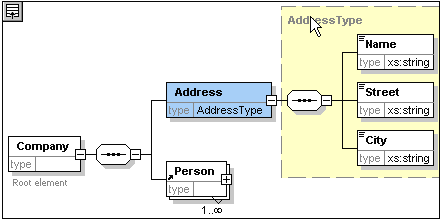

复杂类型（complex type）通常在内容模型中被用作元素的类型。要在内容模型中直接查看某个复杂类型的定义，可以双击该复杂类型所在黄色方框左上角的名称（参见下图中光标所在位置））。

这将打开复杂类型的内容模型视图。

tut_28b

注：与查看被引用的全局元素所包含成分的定义一样，对于复杂类型，您也可以通过按住Ctrl键并双击它所包含的成分来查看该成分的定义。
