配置内容模型视图

配置内容模型视图

现在进行内容模型视图的配置。请执行下列步骤：

首先打开某个成分（component）的内容模型视图，否则Configure view菜单命令是不可用的。

选择菜单项Schema Design | Configure view，此时将出现Schema display configuration对话框。

点击

图标（在Element选项卡中），添加一行描述信息。

在下拉菜单中选择type（或双击该字段，然后输入“type”）。这样，内容模型视图中的所有元素框中都将显示出数据类型信息。

在Single line settings窗格中，选择Hide line if no value。这样，如果一个元素没有数据类型（比如该元素是复杂类型），那么就不在元素框中显示数据类型信息。

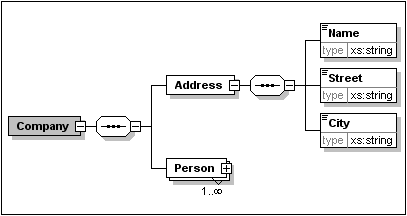

从图中可以看到，类型信息在Name、Street以及City等简单类型元素的元素框中都显示了（xs:string），但在复杂类型元素的元素框中没有显示，因为我们已经选择了Hide line if no value选项。

现在我们在Single line settings窗格中选择Always show line选项。[译注//该选项和Hide line if no value是互斥的]

然后点击OK确认修改。

可以看到，此时所有的元素框（包括复杂类型元素的）中都有类型信息显示，只是对于复杂类型元素的元素框，那里的没有值。

注：

元素框中显示的信息描述行是可编辑的。您对它们的编辑，将影响元素的定义。

您在“Schema display configuration”对话框中的设置不仅影响显示，还会影响到schema档案（schema documentation）的输出和打印结果。
